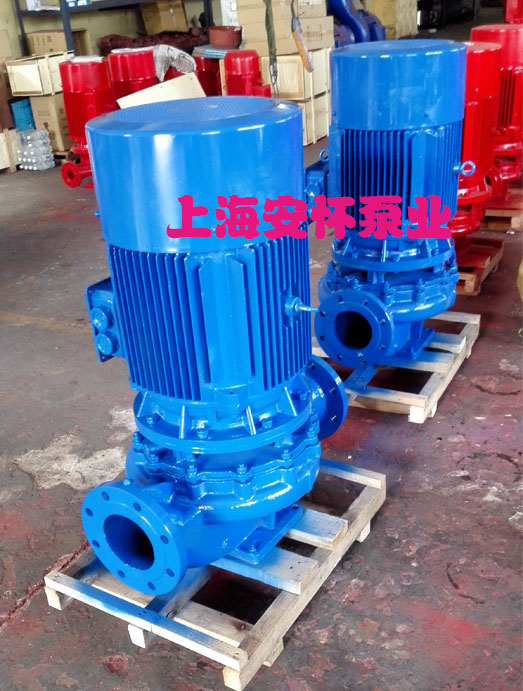

ISG立式管道離心泵的介紹及選擇方法
ISG系列(并派生出IRG型管道熱水泵,IHG型立式化泵)單級單吸立式管道式離心泵是利用優秀的水利模型,并根據各類用戶在不同使用條件下精心設計而成。
ISG系列單級單吸立式管道式離心泵由于電機與泵直聯,簡化了中間傳動的結構,增強了運轉的平穩性,軸封采用硬合金機械密封,無泄漏.泵采用管道式結構,泵的進出口能像閥門一樣安裝在管路的任何位置及任何方向,與普通臥式泵比占地面積減少了30%,且具有運轉噪聲低,振動小等特點.易損件的使用壽命大大延長.本型泵以其性能穩定,高效節能,占地面積小,結構緊湊等特點。
ISG型管道離心泵產品用途
1、 ISG型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
2、 IRG(GRG)型熱水(高溫)循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG使用溫度T：≤120℃、GRG使用溫度T：≤240℃。
3、 IHG型管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
4、 YG型管道油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。
ISG型管道離心泵工作條件
1、 吸入壓力≤1.0Mpa，或泵系統最高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、 環境溫度<40℃，相對濕度<95%。
3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便采用耐磨式機械密封。
ISG型管道離心泵型號意義
例如：ISG100-160(I)AB
ISG-立式離心泵
100-泵進、出口公稱直徑
160-葉輪名義直徑
I-流量分類
AB-葉輪經第一、二次切割
ISG型管道離心泵選型須知:
一、ISG型管道離心泵產品名稱與型號，ISG型管道離心泵管道口徑，ISG型管道離心泵使用揚程，ISG型管道離心泵電機功率(KW)，ISG型管道離心泵電機轉速(r/min)，ISG型管道離心泵電壓〔V〕，ISG型管道離心泵使用的吸程，ISG型管道離心泵使用的介質名稱、比重、粘度、腐蝕性、毒性。
二、若已經由設計單位選定ISG型管道離心泵型號，請按ISG型管道離心泵型號直接訂購。
三、請盡量提供詳細的產品使用要求，以便廠家選型的正確性，提高使用的最高效率。
