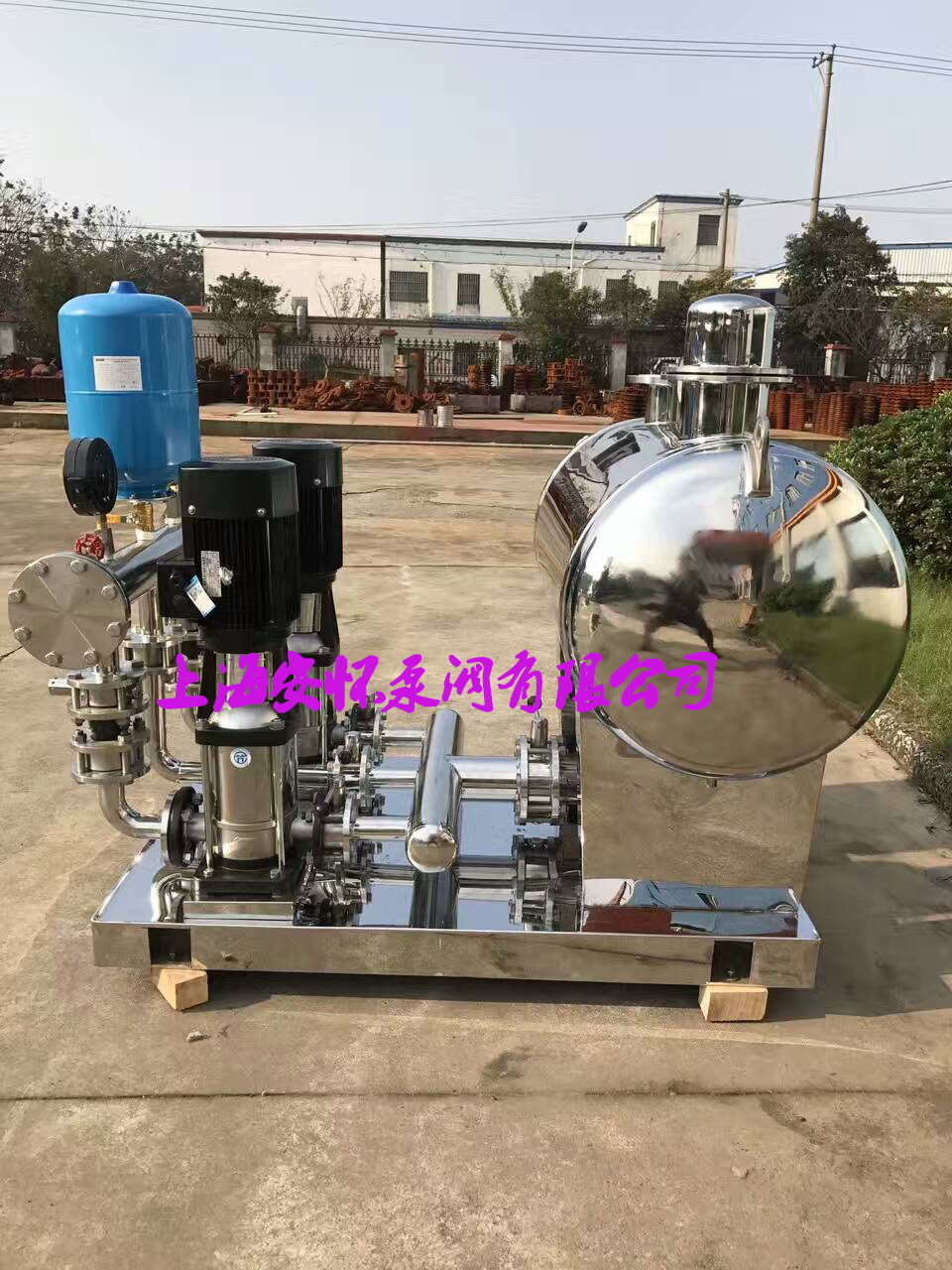

無負壓供水設備安裝步驟和注意事項
無負壓供水設備安裝時有體積大且重、運輸困難、安裝精度高等特點，要高效率安全、精確地施工必須制定詳盡的施工步驟。根據我們多年客戶反饋的情況，下面安懷泵閥給大家說一下關于無負壓供水設備安裝時的注意事項。
首先無負壓供水設備安裝流程：基礎復測設備基礎墊鐵位置、泵底座就位、對中、找平(以水泵基座中心為基準)一泵底座地腳螺栓，在此施工流程中，有幾個步驟時設備安裝的質量和安全起到了很重要的作用。
1、墊鐵的布置施上過程中，根據廠方提供的設符的體積，重量和運行數據，確定在地腳螺栓旁邊安放墊鐵組。水泵和電動機底座下各布置I2組墊鐵，墊鐵平墊規格為130×1，斜墊規格也為130×80，斜度為1：l5。每組墊鐵配 2塊斜墊、1-3塊平墊，每組墊鐵不超過5塊，商度為40-80mm。
2、水泵底座的就位安裝水泵底座安裝時，將底左邊確安放在調節螺柃上。，通過調接調節螺桂將底座調水平，同時調整底座與基礎面之問的間隙，達到(45士 5)mm。為確保水泵與電機的對中性(垂直/水平)，水泵底座及電機最最大允許安裝偏差為O.5mm。將水采和電機的底座高程差在實際安裝時比設計縮短 2mm，以便用墊片調整電機的高程。其縱橫中心線與基礎縱橫中心線重合，相對允許偏差值為±20mm(但其中心點應與電機求的中心點重合)。平面高程允許偏差為±3mm，底座平面水平度允許偏差不大于O. O1/1OOO。檢查地腳螺栓與預留孔壁的距離為15mm。地腳螺栓的垂直度允許偏差為8/l00O。
3、承器件與底座調整電機底座就位找平，電機中心線位置確定之后，開始對無負壓供水設備和底席進行精調，精制過程是通過調整墊鐵組的高低和擰緊地腳螺栓以及調整泵底座的縱橫中心線位置束實現的。墊鐵組放置平穩，接觸良好。無負壓供水設備放平后，用小錘逐組輕擊聽音檢查，并用0.05mm寨尺檢查墊鐵之問及墊鐵與底座之間的問隙。在同一斷面處兩側塞入的長度總和不超過墊鐵長度或?qū)挾鹊?/3。最后將摯鐵組點焊固。
4、無負壓供水設備采用了先進的變頻控制技術、軟起動、有過載，短路、過壓、欠壓、缺相、過熱和失速保護等功能。在異常情況下能進行信號報警、自檢、故障判斷等，還可根據用水量的高低自動調節供水流量。變頻器故障時自動降級運行（成為工頻自動給水設備），自動系統故障時，還可手動操作應急備用，贏得維修時間。
無負壓供水設備采用的是隔膜式負壓罐，完全保證水源與空氣隔絕。絕對保持了市政水質標準； 充分利用市政水源本身壓力勢能，差多少，補多少，切實有效地、最大限度地發揮了變頻調速的節能效果；大幅度地節省了基建投資并縮短了施工工期。
