浮球液位控制開關的使用動畫
作者:安懷水泵發布時間:2014-11-12 10:59點擊:
次

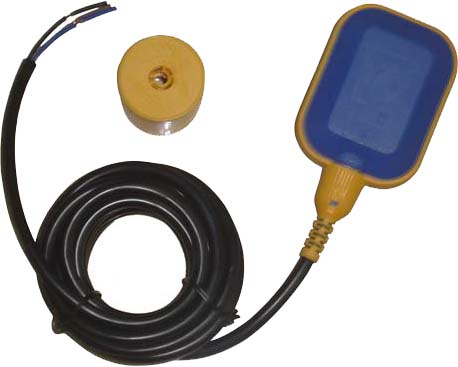

電纜浮球液位開關簡介
電纜浮球液位開關是對長距離多點控制、沉水泵、有波動的液體或有雜質的液體控制效果比較好。外型沒有可動機構，不會產生被漂浮物卡死的故障。與液體接觸的零部件材質均為塑料，具有良好的耐腐性。現場懸吊式安裝特點適合地下水池使用。采用干簧管 ，使用壽命長，價格低廉。
結構原理
電纜浮球液位開關控制器基本部件由浮球、電纜、繩索、重錘等組成，干簧管發訊組全部內藏在密封的浮球內。干簧管置于浮球根部 ，磁環與動錘為一體，套在滑管上可自由滑動。當浮球頂部朝下時，動錘滑到浮球頂部 ，干簧管遠離磁環，此時干簧管開路；當浮球根部朝下時，動錘滑到浮球根部，干簧管靠近磁環，干簧管吸合。
工作原理
電纜浮球液位開關是利用微動開關或水銀開關做接點零件，當電纜浮球以重錘為原點上揚一定角度時（通常微動開關上揚角度為28°±2°,水銀開關上揚角度為10°±2°)，開關便會有ON或OFF信號輸出,以下是工作原理動畫圖!
主要技術參數
觸點容量：15A/250VAC
工作溫度：-80(PP)～180度(不銹鋼)
額定工作電流：10A
約定發熱電流：15A
開關壽命：100萬次
適用介質：清水、污水、油類以及中等濃度以下的酸堿液體
連接：直接甩線或加法蘭及接線盒
電纜浮球液位開關在潛水排污泵上的應用
電纜浮球液位開關由于其簡單可靠，經濟方便的特點，使其廣泛運用于各種大型容器的液位控制，尤其在市政給排水、消防、水處理等行業首選，潛水排污泵也經常和電纜浮球液位開關搭配使用，效果非常好，提高了泵的使用效率。
